概述

  变电所综合自动化系统利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，对变电所的二次设备(包括测量、信号、保护、 控制、自动和远动装置等)进行功能的组合和优化设计， 从而实现对变电所的主要设备(变压器、 电容补偿装置和输、 配电线路等)进行自动监视、 测量、 控制和保护， 以及与调度通信等综合性的自动化功能。

变配电综合自动化的基本功能

变电所综合自动化系统的基本功能体现在下面5个子系统中。

（一） 监控子系统的功能

  利用计算机最擅长的数据处理能力及其网络技术，完成数据采集、事件顺序记录、故障记录录波及测距、操作控制、安全监视、人机联系、打印、数据处理与记录、谐波分析与监视九种功能。

（二） 微机保护子系统

  微机保护是综合自动化系统的关键环节，可以说综合自动化系统是从微机保护的研究开始的。 微机保护既可以用于综合自动化系统中，也可以单独代替传统保护用于传统变电所技术中。关于微机保护子系统在本章第五节有专门介绍。

（三） 电压、无功综合控制子系统

  电压水平和功率因数是两个重要电气参数。 当变电所一次系统的这两项指标不符合标准时，电压、无功综合控制子系统启动，自动控制变压器和无功补偿装置分接头的控制开关，使电压水平和功率因数恢复到要求值。

（四） 备用电源自投控制功能

  备用电源自投装置(APD)是因电力系统故障或其他原因使工作电源被断开后，能迅速将备用电源或备用设备或其他正常工作的电源自动投人工作，使失去工作电源的用户能迅速恢复供电的一种自动控制装置。

(五)变配电综合自动化系统的通信功能

  变配电综合自动化系统通讯网络的任务体现在两个方面，一方面，各个单一功能的子系统 (或称单元模块)间应具有很强的通信功能；另一方面，先进的自动化系统应该能替代远程终端[简称RTU(Remote Terminal Unit)]的全部功能，与调度中心具有很强的通信功能。因此，综合自动化系统的通信功能包括系统内部的现场级间的通信和自动化系统与上级调度的通信两部分。

系统结构

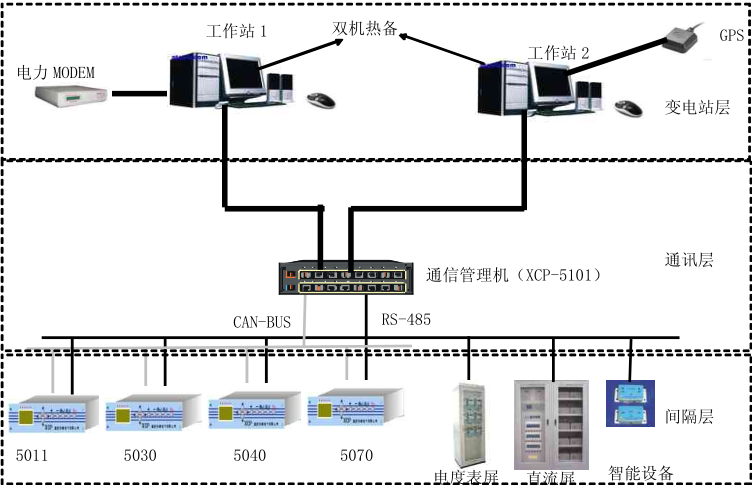

变配电综合自动化系统的整体结构从逻辑上可分为三层：变电站层、网络通讯层和间隔层。

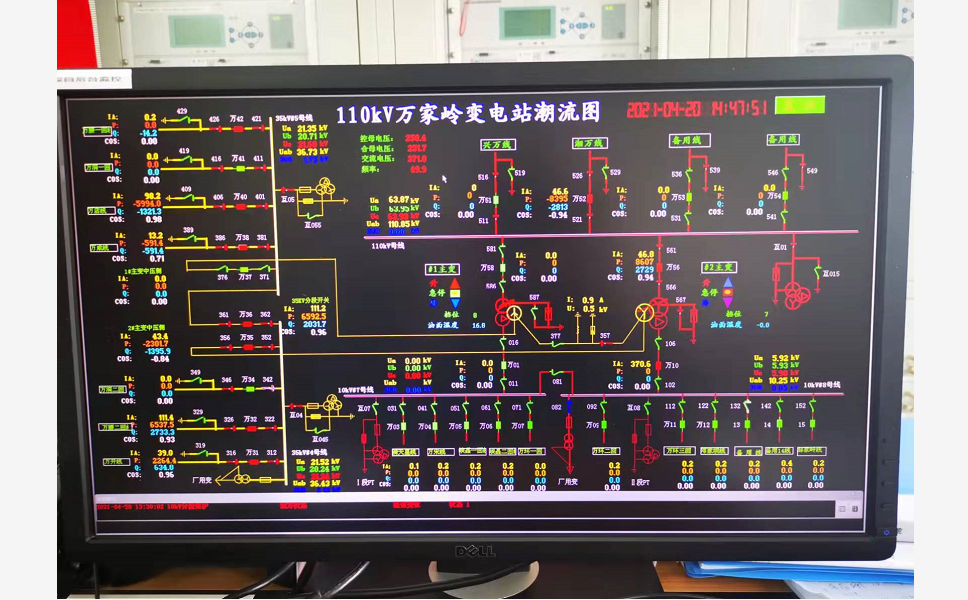

  变电站层：包括监控主机、监控备机、工程师站、打印机等。配置可根据需要增减。监控管理机对整个系统进行监控，为运行值班人员提供友好的人机交互界面，具有图形画面实时监控、变电所日常管理和图形分析等功能。

  间隔层：完成对现场一次设备信号的采集、保护及测控功能，其功能的实现独立于通讯层及变电站层。

  网络通讯层：实现多种远动标准规约的在线转换，完成对全系统不同厂家一次设备和总控单元的互联；采用独立CANBUS和485双网络结构设计，无瓶颈，抗干扰能力强，保证系统通讯可靠性；多管理机配置方式，多机互为热备，解决了管理机的瓶颈问题。
