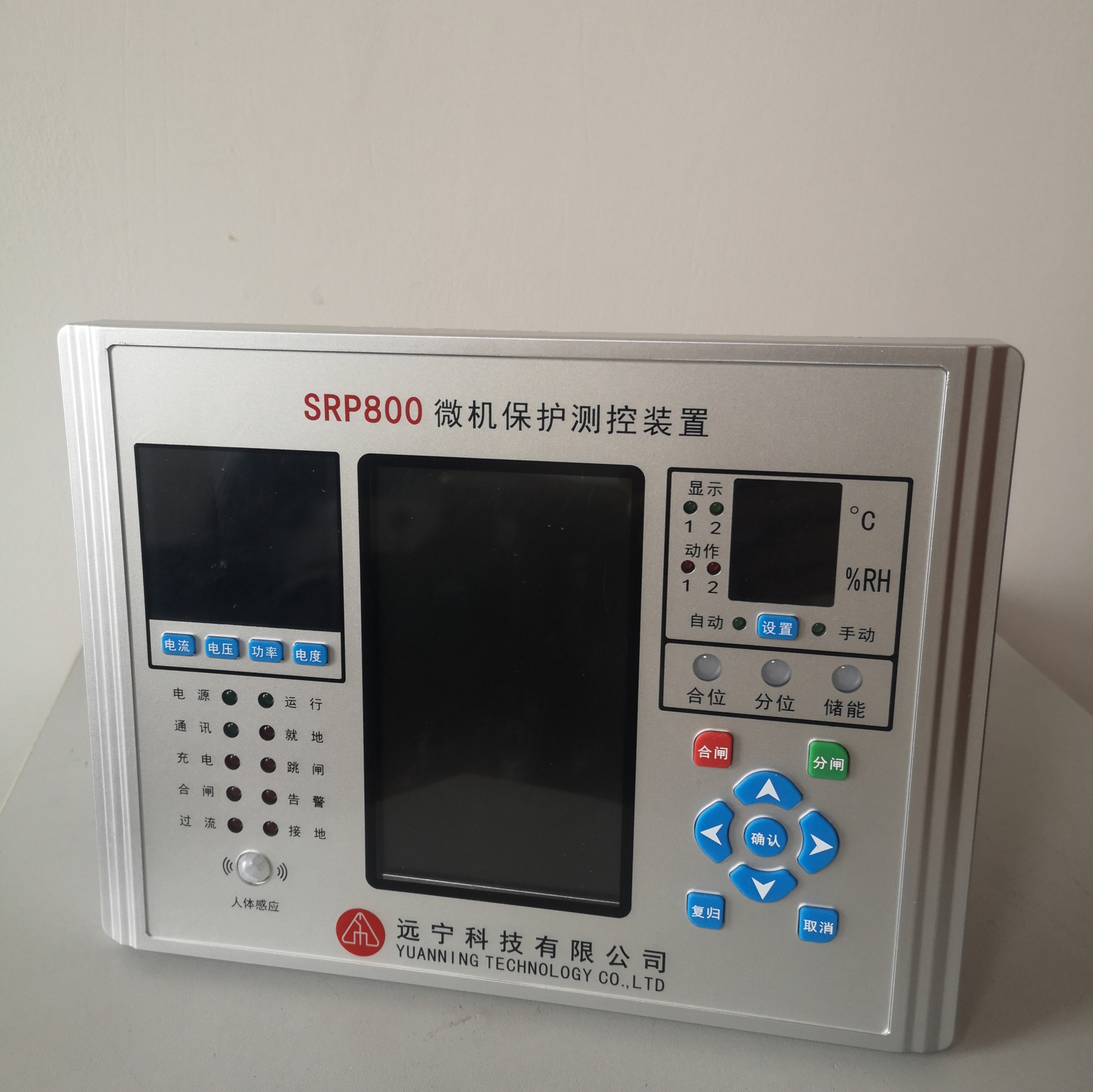

该装置不仅完善了继电保护测控装置的功能，还融入了多功能电力仪表、开关柜智能操控装置及温湿度控制器的功能，属于四合一装置，功能完善，做工优质，性能稳定。

 适用范围

本装置可对35KV及以下电压等级的架空线路、电缆线路、变压器、电动机、电容器等设备提供完善的保护、控制及通信功能。装置既可分散在开关柜上就地安装，也可集中组屏安装；既可独立运行，也可联网构成综合自动化系统。装置具有独立的遥信回路、断路器控制回路。装置采用高质量铝型机箱，屏蔽功能良好。

保护功能

Ø 母充保护

Ø 三相三段定时限过流保护(跳闸/告警可选)

n 三相三段定时限过流保护(速断、限时速断，定时速断）

n 带启动过程闭锁元件

n 带二次谐波闭锁元件

n 带后加速功能

Ø 反时限过流保护(标准反时限/非常反时限/极端反时限3种曲线可选，跳闸/告警可选)

Ø 过负荷保护(带相电流闭锁元件，跳闸/告警可选)

Ø 定时限负序电流保护(跳闸/告警可选)

Ø 反时限负序电流保护(标准反时限/非常反时限/极端反时限3种曲线可选，跳闸/告警可选)

Ø 二段零序过流保护(跳闸/告警可选)

n 带后加速元件

Ø 反时限零序过流保护(标准反时限/非常反时限/极端反时限3种曲线可选，跳闸/告警可选)

Ø 低压零序电流保护(跳闸/告警可选)

Ø 自产零序电流保护(跳闸/告警可选)

Ø 低电压保护(带电流闭锁元件，电流闭锁逻辑可选，跳闸/告警可选)

Ø 过电压保护(跳闸/告警可选)

Ø 零序过电压保护（带后加速元件）

Ø 低压解列功能

Ø 低周减载功能

n 带低电压闭锁

n 带滑差闭锁

Ø 高频保护功能(跳闸/告警可选)

Ø 三相二次自动重合闸（具有保护启动及接点不对应启动方式，且具有外部闭锁功能）

Ø PT断线检测、告警及闭锁功能

Ø 变压器本体保护（包括高温及轻瓦斯告警、超温及重瓦斯跳闸、变压器网门打开跳闸等功能）

Ø 温湿度采集及控制功能

Ø 5路可编程开入保护功能

2.2.2 数据采集功能

遥测

Ø 实时采集三相保护电流、三相测量、三相电压、零序电压、高压零序电流、低压零序电流、三相有功功率、无功功率、功率因数、有功电能、无功电能

遥信

Ø 13路遥信量（外部开入13路）

遥控

Ø 两路遥控继电器，远方控制断路器合闸、分闸

2.2.3 事件记录功能

Ø 保护动作事件

Ø 开入变位事件

Ø 遥控操作事件

2.2.4 控制功能

Ø 就地 / 远方分、合闸控制

2.2.5 操作箱功能

Ø 手动合闸检测

Ø 断路器跳、合闸电流自适应

2.2.6 通讯功能

Ø 带高速光电隔离的RS485通信接口

Ø RJ45以太网接口

2.2.7 故障记录及故障录波功能

记录故障发生时间、故障电流及电压大小、故障电压、电流波形。

装置主要特点

1． 采用高档单片机，所选CPU包含有FLASH ROM、RAM、EEPROM、定时器以及串行口等微机保护所需资源，运算速度快，处理能力强，具有优良的保护性能。

2． 装置硬件均采用模块化设计，考虑到各种类型保护装置的配置要求，硬件通用性好，互换性强。

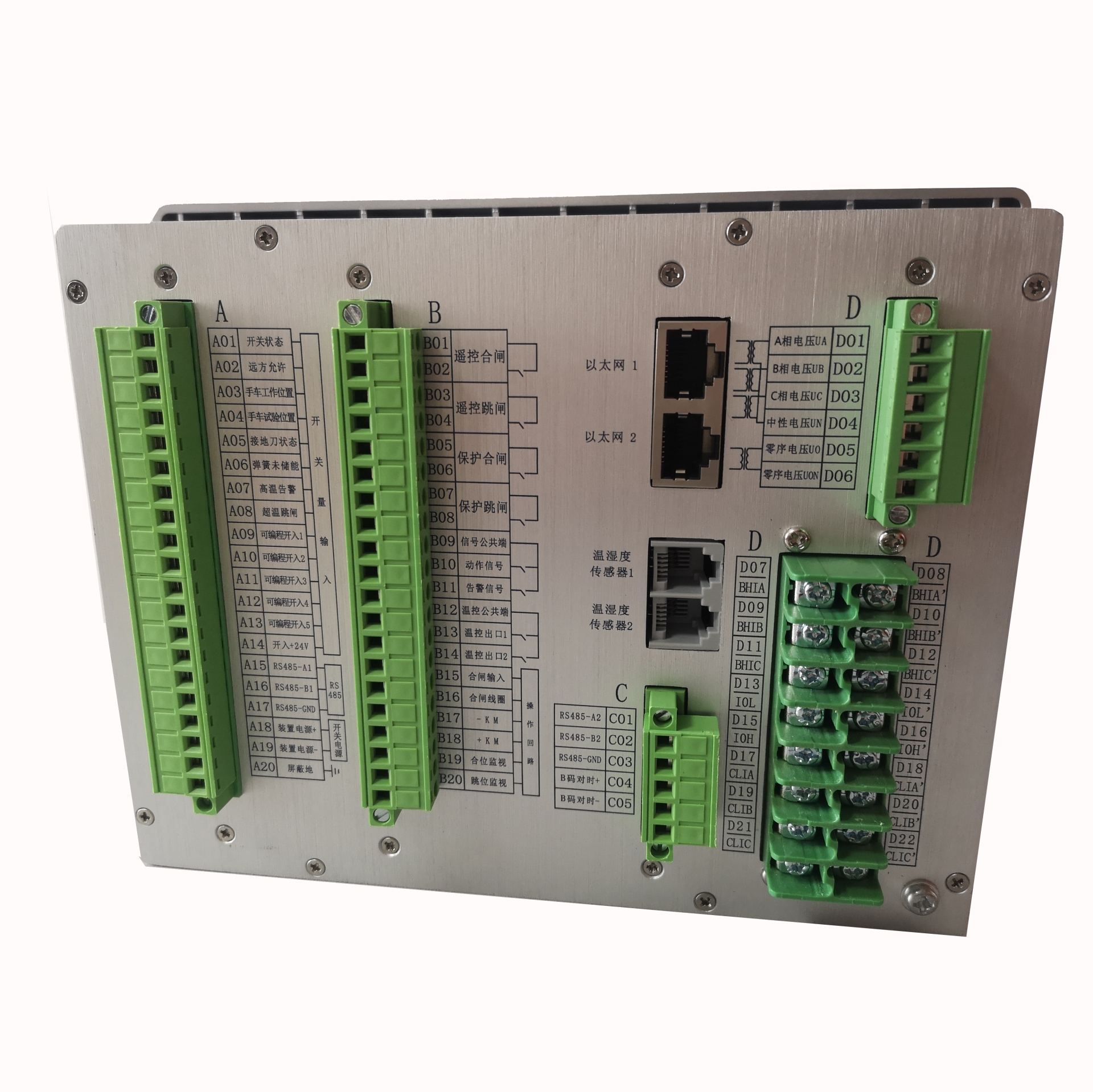

3． 采用插件式结构，便于维护和检修。装置共分为POWER模块插件、CPU模块插件、AC模块插件、以及面板模块四个部分，安装于插件式组合机箱内，插拔具有方便省力、紧锁可靠的特点。

4． 多层印制电路板布线技术及SMT表面贴装工艺，抗干扰能力强。

5． 装置与外部的所有连接部分均采用隔离措施，开关量输入、输出、通讯接口通过光电隔离，模拟量通过变换器隔离，使经过输入输出线上过来的干扰减到最小。

6． 模拟量经过变换器的输入输出部分，开关电源的输入输出部分，开关量输入部分均采用了抗高频干扰的屏蔽措施，可将高频干扰拒之门外。

7． 模拟量输入、开关量输入、电源输入及通讯接口部分均采用了专门抗快速瞬变干扰的元器件，使装置抗瞬变干扰的能力特别强。

8． 通讯接口采用高速光电隔离器件，并设计有专用电路对接口芯片进行保护，使装置通讯速率高，通讯稳定可靠。

9． 装置内部采用专用时钟芯片，运行由单独的晶振支持，并带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。

10．采用新型电流电压变换器，即使较大故障电流也不会饱和，使装置动作精度高，线性度好；采用高速14位A/D转换器，具有高测量精度。

11．装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，且不同的看门狗之间均相互进行监视，使装置在各种情况下均不会死机。

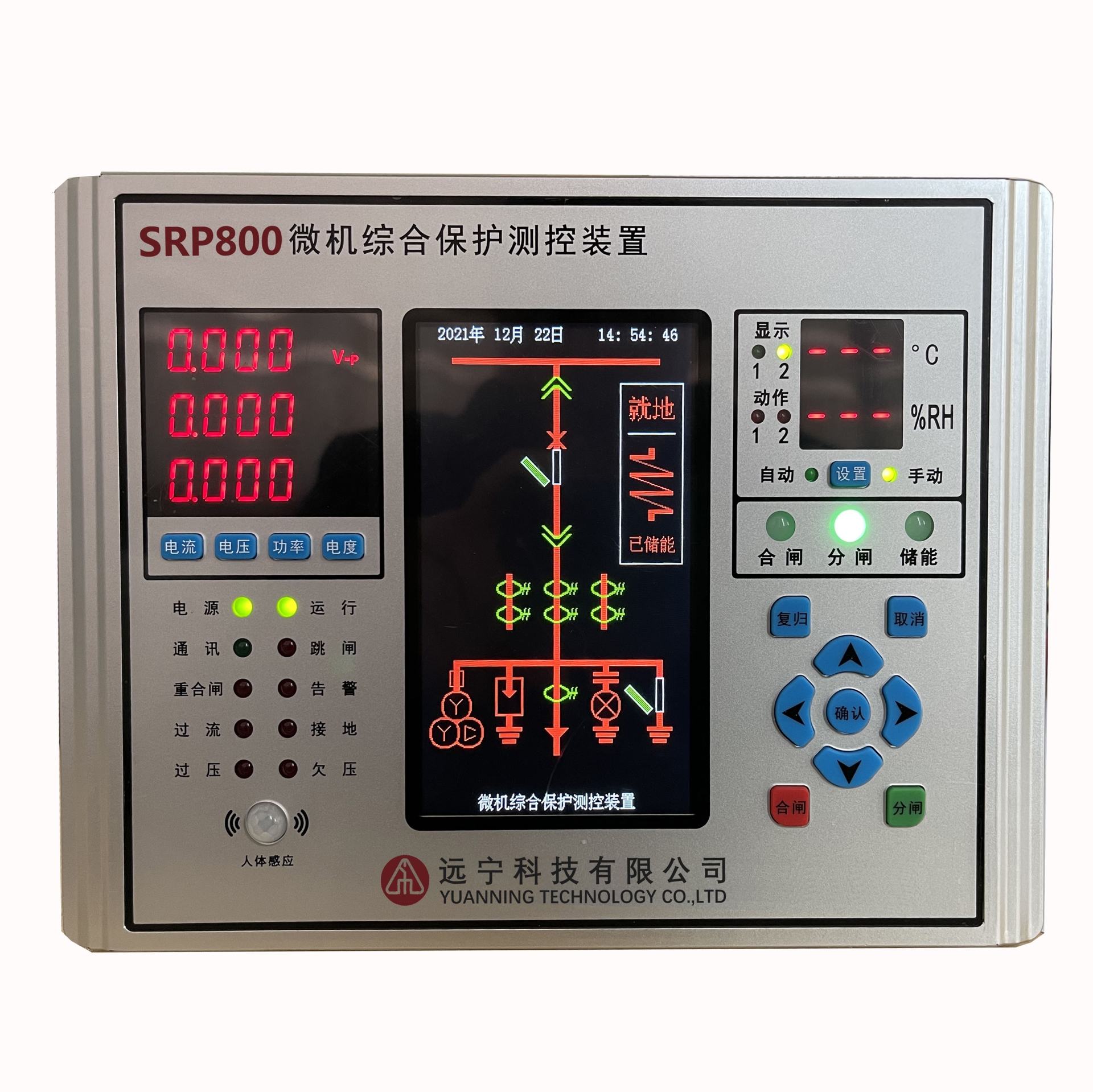

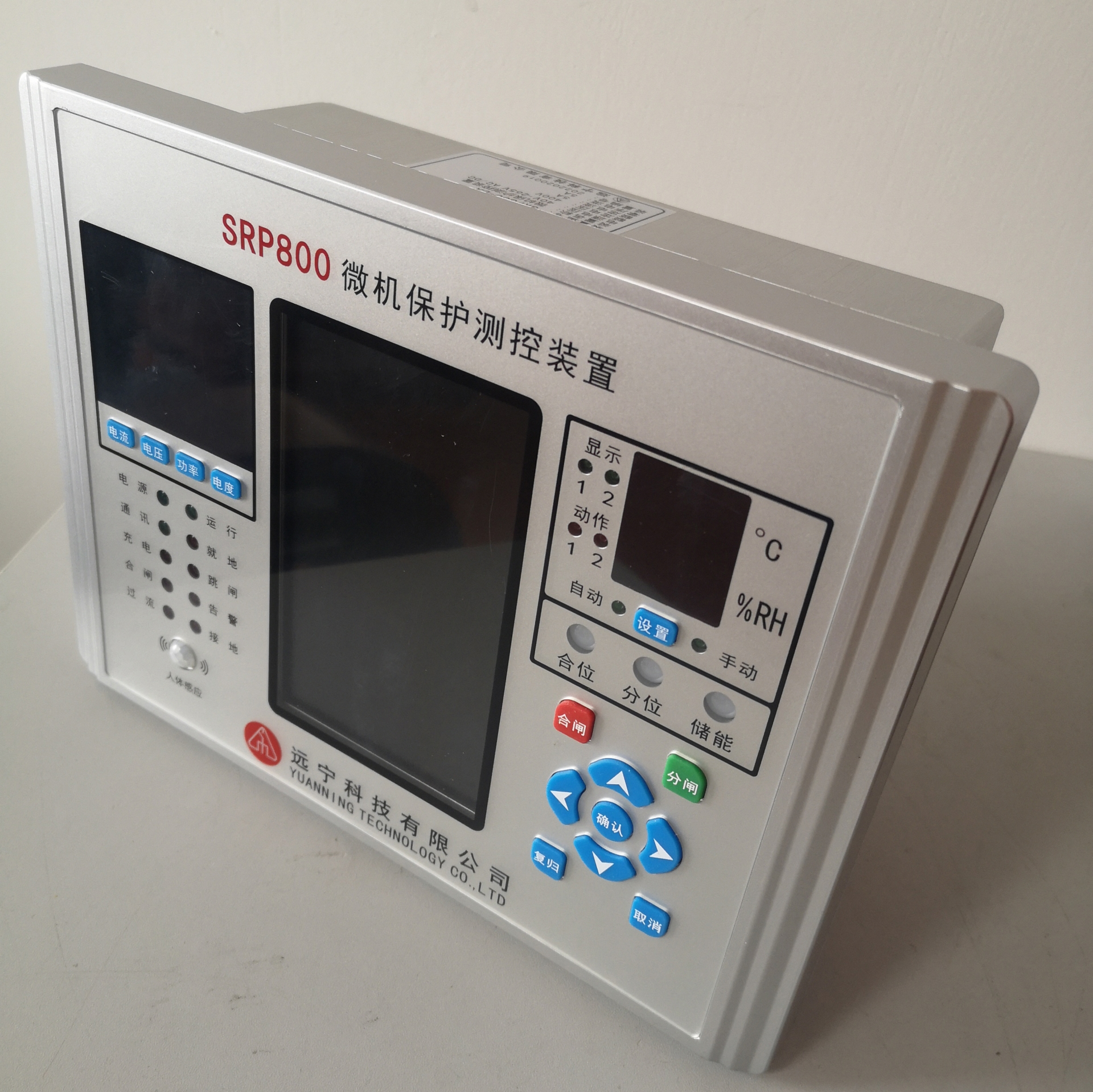

12．采用紧凑型键盘和大屏幕汉字液晶显示器构成人机对话接口，保护的调试、整定和投退均可直接在面板上进行，操作简单，直观方便。

13．定值操作采用密码保护，用户可以设置操作密码，防止非运行人员误操作。

14．装置内部具有完整的断路器操作回路，且操作回路自动适应跳、合闸电流。

15. 完善的SOE记录，顺序记录故障报告、遥信变位信息及远方操作报告等信息；保护动作后不仅记录动作的时间与类型，还同时记录动作时的三相保护电流、三相电压、零序电流和零序电压等电气量。

主要技术参数

1.4.1 环境条件

1.4.1.1 基本环境条件（确定产品基本性能及准确度、或仲裁试验的标准大气条件）

● 环境温度：20±5℃

● 相对湿度：45% ~ 80%

● 大气压力：86 ~ 106 KPa

1.4.1.2 工作环境条件

● 环境温度：-20℃ ~ +60℃，24小时内平均温度不超过+45℃。

● 相对湿度：月平均最大相对湿度为93%以下，机壳表面无凝露。

● 工作环境： 没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌，无火灾、爆炸危险的物质。

1.4.1.3 储存、运输极限环境温度

装置的储存、运输及安装允许的环境温度为-25℃~ +75℃，在不施加任何激励量的条件下，不出现不可逆变化。

1.4.2电源

1.4.2.1 装置电源

● 交流/直流：40～265V DC/AC

1.4.3额定参数

● 交流电流：5A，50HZ 或1A，50HZ

● 交流电压：100V，50HZ或V，50HZ

1.4.4 功率消耗

● 直流回路：不大于 15W

● 交流电压回路：不大于 0.8VA/相

● 交流电流回路：不大于 0.8VA/相

1.4.5 精确工作范围

● 保护电流： 0.2A ~ 100A

● 测量电流： 0.05A ~ 6A

● 电压：     1V ~ 150V

● 频率：     45 Hz～55Hz

1.4.6精度

1.4.6.1 保护

● 各种保护动作精度：小于±3%

● 温度变差：小于±2%

● 综合误差：小于±5%

1.4.6.2 测量

● 电流、电压：0.2级

● 功率：0.5级

1.4.7过载能力

1.4.7.1交流电流

●  2In  持续工作

●  20In 允许10s

●  40In 允许1s

1.4.7.2交流电压

●  1.2Un 持续工作

●  1.4Un 允许10s

1.4.8 输出接点

● 容量：接通DC250V，5A (纯阻性负荷)；

● 工作寿命：动作100,000次

1.4.9 绝缘电阻、介质强度和冲击电压

● 绝缘电阻：≥50 MΩ

● 介质强度：2KV，50HZ，1min

● 冲击电压：5KV，(1.2/50)µs

1.4.10 振动

● 符合IEC60255-21-1中3.2.1、3.2.2的有关规定。

1.4.11冲击

● 符合GB/T14537-1993中4.2.1、4.2.2的有关规定。

1.4.12 碰撞

● 符合GB/T14537-1993中4.3的有关规定。

1.4.13. 抗干扰性能

1.4.13.1 脉冲干扰试验

● 能承受频率为1MHz及100KHz电压幅值共模2500V，差模1000V的衰减振荡波脉冲干扰试验。

1.4.13.2 静电放电试验

● 能承受IEC1000-4-2标准Ⅳ级、试验电压6KV的静电放电试验。

1.4.13.3 辐射电磁场干扰试验

● 能承受IEC1000-4-3标准Ⅳ级、干扰场强10V/m的辐射电磁场干扰试验。

1.4.13.4快速瞬变干扰试验

● 能承受IEC1000-4-4标准Ⅲ级的快速瞬变干扰试验。
